In-site Concrete Pile Geotextile Form
ICPG말뚝(육상)
- 현장타설말뚝(Cast-in-place Pile)은 지반을 먼저 굴착한 후 철근 콘크리트를 타설하여 지중에서 양생, 제작하는 콘크리트 말뚝으로,
- 소구경부터 대구경(D3,000)에 이르는 다양한 직경을 가지고 있으며, 상부구조물이 거대해짐에 따라 대구경의 현장타설콘크리트 말뚝을 이용하여 현장타설말뚝을 원지반까지 시공하고
- 두부정리를 실시한 후 그 위에 교각기둥을 시공하는 "대구경 단일 현장타설말뚝"이 주로 사용됨.
ICPG PILE (Earth)
- Cast-in-place piles excavate the ground first and then reinforce It is a concrete pile that is cured and manufactured by pouring concrete,
- It has various diameters from small to large (D3,000). and, as the superstructure becomes gigantic, large-diameter cast in-place concrete Use piles to build castin-place piles to the original ground
- "Large-diameter single" construction of piers on top of the head after tidying up Cast-in-place piles are mainly used
기존 현장타설말뚝
- 대수층에 의한 콘크리트 유실로 품질확보 불리: 골 재 분 리 , 구근불량 , 철근 노출, 부식
- 굳지않은 콘크리트에 의한 지하수오염 우려
- 지하에서 두부정리로 시공성 및 경제성 불량: 가시설공, 토공 필요
- 대수층에 희생강관 적용시 공사비 증가
Existing Cast-in-Place Piles
- The loss of concrete to aquifers compromises quality, leading to issues such as aggregate separation, compromised integrity, exposed rebar, and corrosion.
- There are worries about groundwater contamination from unset concrete.
- Pile cutting work underground presents challenges in workability and economic viability, necessitating temporary structures and significant earthworks.
- Utilizing sacrificial steel pipes in aquifers leads to higher construction costs
ICPG말뚝
- 대수층에서 Textile Form (섬유거푸집)에 의한 콘크리트 유실방지로 콘크리트말뚝 품질 확보
: 골재분리, 철근노출, 부식방지 - Textile Form으로 굳지않은 콘크리트에 의한 지하수오염 방지
- 지상에서 두부정리로 시공성 및 경제성 우수
- 가시설공, 토공 배제로 공사 기간 단축
- 대수층에서 희생강관을 Textile Form으로 대체
- 경제성 증대
ICPG Piles
- Using Textile Form to prevent concrete loss in aquifers ensures concrete pile quality by avoiding aggregate separation, rebar exposure, and corrosion.
- Textile Form acts as a barrier against groundwater contamination from unset concrete.
- Ground-level pile cutting work enhances workability and costeffectiveness, significantly reducing the construction timeline by eliminating the need for temporary labor and earthworks.
-
Substituting sacrificial steel pipes in aquifers with Textile Form leads to :
▶ Better economic viability
ICPG말뚝(하천)
- 희생강관을 이용한 현장타설말뚝의 희생강관 절감과 현장타설 말뚝 상부의 강성증대를 위하여,
- 토사층에서 공벽유지용으로 사용되는 희생강관 중 콘크리트가 양생된 후에는 역할이 없는 희생강관을 제거하여 매립되는 희생 강관을 줄여 시공 비용을 절감시킬 수 있고,
- 연약지반 등 연약한 토사지반에 적용하는 현장타설말뚝의 말뚝 상부에 한정하여 희생강관을 설치하여 수평하중에 대한 저항강성을 증대시켜 수평변위를 감소시킴.
ICPG PILE (River)
- To minimize the use of sacrificial steel pipes in cast-in-place piles while enhancing their upper rigidity,
- Construction costs can be lowered by removing non-functional sacrificial steel pipes after concrete has set among those used for stabilizing double-wall,
- Installing sacrificial steel pipes solely at the upper section of cast-in-place piles, especially in soft soils like clay, improves resistance to horizontal forces, thus reducing lateral movement.

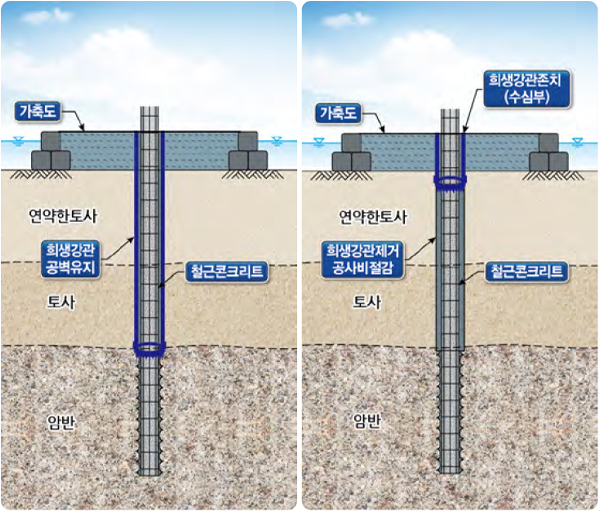

희생강관 절감
Reduction of Sacrificial Steel Pipe

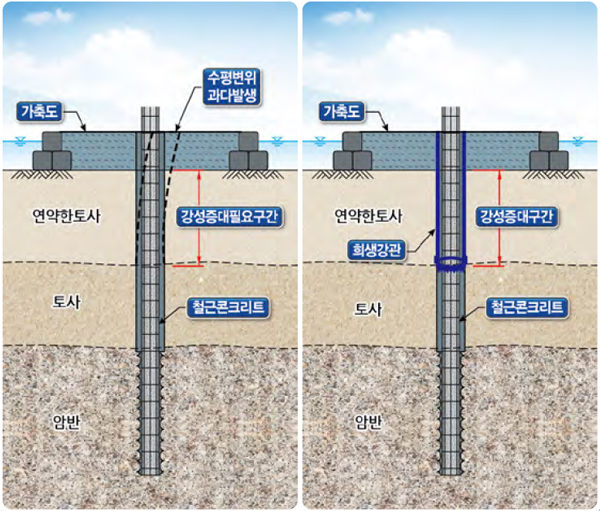

말뚝상부 수평저항강성 증대
Enhancing the rigidity against horizontal forces at the pile's upper section
